雷电是一种常见自然现象，能产生强烈的闪光、霹雳；落到地面上，会击毁房屋、杀伤人畜，给人类带来极大危害。因此防雷是现代建筑物、电气设备和线路必须采用的重要安全保护措施，防雷接地工程图是建筑电气工程图中不可缺少的图纸。

1、直接雷击：指雷电对电气设备或建筑物直接放电，放电时雷电流可达几万甚至几十万安培。直击雷一般采用由接闪器、引下线、接地装置构成的防雷装置防雷。

2、雷电感应：指当雷云出现在建筑物的上方时，由于静电感应，在屋顶的金属上积聚大量异号电荷，在雷云对其他地方放电后，屋顶上原来被约束的电荷对地形成感应雷，其电压可达几十万伏。雷电感应的防止办法是将感应电荷的屋顶金属通过引下线、接地装置泄入大地。

3、雷电波侵入：指由于线路、金属管道等遭受直接雷击或感应雷而产生的雷电波沿线路、金属管道等侵入变电站或建筑物而造成危害。对其防护问题，一般在线路进入建筑物处安装避雷器进行防护。

4、雷电“反击”：雷击直击雷防护装置时，雷电流经接闪器，沿引下线流入接地装置的过程中，由于各部分阻抗的作用，接闪器、引下线、接地装置上将产生不同的较高对地电位，若被保护物与其间距不够时，会发生直击雷防护装置对被保护物的放电现象，称为“反击”。

成都防雷施工接地公司|防雷公司|避雷公司|防雷接地|防雷施工雷电“反击”的防止措施有两种：一是使被保护物与直击雷防护装置保持一定的安全距离；二是将被保护物与直击雷防护装置做等电位连接，使其之间不存在电位差。

建筑物防雷基础接地要求如下：

1、防雷接地的施工质量要求

防雷接地的焊接采用搭接焊，搭接长度应符合以下规定：圆钢与圆钢搭接长度不应小于其圆钢直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）；圆钢与扁钢搭接时不应小于其圆钢直径的6倍，双面施焊；扁钢与扁钢搭接为扁钢不应小于其宽度的2倍，不少于三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）；扁钢与钢管或角钢焊接时，应紧贴3/4钢管表面或紧贴角钢外侧两面，上下两面使焊。焊接点的焊缝应饱满，不得有夹渣、咬肉、虚焊和气孔等缺陷，焊好后应清除药皮，焊接点除埋设在混凝土内的不作处理外，其余的焊点均需采取防腐措施：刷防锈漆一道，银粉漆两遍。

2、接地装置工艺流程

利用建筑物基础圈梁内（外围）对角的二根主钢筋焊接成环网（主筋小于12的须采用4根主筋），引下线与环网焊成一体。接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，做防腐处理。基础接地工程完工后，在各接地极引出线处作接地电阻测试，要求接地电阻R<1欧姆，未能达到要求时，须增加人工接地极，直到符合要求为止。

3、避雷引下线暗敷设做法

利用结构柱内主筋作引下线时，每条引下线不得少于两根主筋，每根主筋直径不能小于Ф16㎜,防雷引下线位置好对称.引下线间距：一级防雷建筑：≤18m；二级防雷建筑：≤20m；三级防雷建筑：≤25m。按设计要求找出全部主筋位置，用油漆做好标记，距室外地面0.5m处焊接断接卡子，随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线Ф12㎜的镀锌圆钢，以备与避雷带连接。柱内引下线与梁内均压环焊接，采用双面焊接，焊缝双面焊接长度大于6D，下端与建筑物桩基钢筋及基础底梁钢筋的两根主筋焊接。每层各引下点焊接后，隐蔽之前，均应请现场施工员及监理进行隐检，同时应填写隐检记录。

4、接地扁钢的预埋

1）给排水、电缆、电线、煤气进户处（如果入户管安装高度比较高，其接地端子可考虑预留在顶棚处）

2）电缆、信息线、电话线进入管（见《等电位联结安装》（02D501-2）P12）

3）高低压配电室（至少2个点）

4）泵房配电柜处（建议围泵房一圈，将手臂范围内的导电体连接，见图集规定）

5）临时配电箱

6）地下室落地配电箱处，室外配电箱处

7）地下室机房（通风机房、人防风机房）

8）室外配电箱（如室外广告配电箱、屋面室外广告配电箱）

9）室外引入的配电箱（如人防配电箱）

10）电梯井

11）临时施工电梯

5、卫生间等电位

等电位做法采用卫生间四周圈梁内两主筋焊接，卫生间底板面筋按600*600跨接焊接成网格并与纵横圈梁钢筋、由圈梁焊接一根25*4镀锌扁钢连接卫生间局部等电位盒（距地300mm）

二、建筑物防雷施工

1、避雷针、带、网、线

直接装设在建筑物上的避雷针、避雷带或避雷网。

（1）避雷针：安装在建筑物突出部位或独立装设的针形导体。可以吸引雷电流进行放电，从而保护建筑物免受雷击。

避雷针宜采用圆钢或焊接钢管制成，其直径不应小于下列数值：

针长1m以下：圆钢为12mm；钢管为20mm。

针长1～2m：圆钢为16mm；钢管为25mm。

烟囱顶上的针：圆钢为20mm；钢管为40mm。

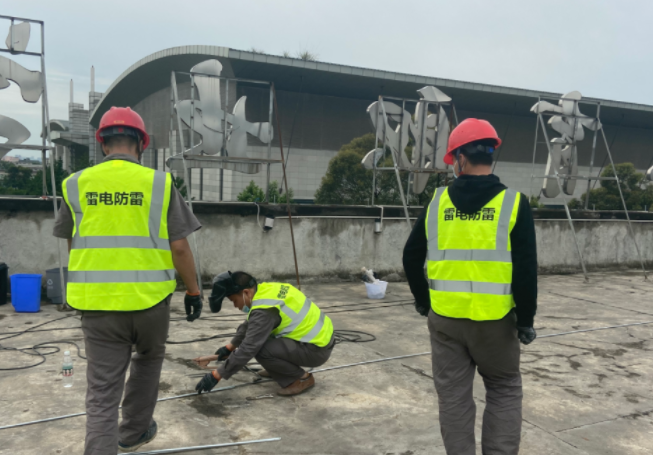

（2）避雷带和避雷网：避雷带是设置于屋脊、屋檐、屋角、女儿墙和山墙等条形长带；避雷网相当于纵横交错的避雷带叠加在一起，即可防直击雷，又可防感应雷。

避雷网和避雷带宜采用圆钢或扁钢，优先采用圆钢。圆钢直径不应小于8mm。扁钢截面不应小于48mm2，其厚度不应小于4mm。

当烟囱上采用避雷环时，其圆钢直径不应小于12mm。扁钢截面不应小于100mm2，其厚度不应小于4mm。

（3）避雷线：架设在架空线路之上，保护架空线路免受直接雷击。避雷线和避雷网宜采用截面不小于35mm2的镀锌钢绞线。

2、引下线：连接接闪器和接地装置的金属导体。

引下线宜采用圆钢或扁钢，宜优先采用圆钢，圆钢直径不应小于 8mm。扁钢截面不应小于48mm2，其厚度不应小于4mm。

当烟囱上的引下线采用圆钢时，其直径不应小于12mm；采用扁钢时，其截面不应小100mm2，厚度不应小于4mm。

引下线应沿建筑物外墙明敷，并经短路径接地；建筑艺术要求较高者可暗敷，但其圆钢直径不应小于10mm，扁钢截面不应小于80mm2。

建筑物的消防梯、钢柱等金属构件宜作为引下线，但其各部件之间均应连电气通路。

采用多根引下线时，宜在各引下线上于距地面0.3m至1.8m之间装设断接卡。

当利用混凝土内钢筋、钢柱作为自然引下线并同时采用基础接地体时，可不设断接卡，利用钢筋作引下线时应在室内外的适当地点设若干连接板，该连接板可供测量、接人工接地和作等电位连接用。当仅利用钢筋作引下线并采用埋于土壤中的人工接地体时，应在每根引下线上于距地面不低于0.3m处设接地体连接板。采用埋于土壤中的人工接地体时应设断接卡，其上端应与连接板或钢柱焊接。连接板处宜有明显标志。

3、接地装置：接地体和接地线组成的总体称为接地装置。

（1）接地体或接地极：直接与土壤接触的金属导体称为接地体或接地极。接地体可分为人工接地体和自然接地体。

人工接地体是指专门为接地而装设的接地体；自然接地体是指兼作接地体用的直接与大地接触的各种金属构件、金属管道及建筑物的混凝土基础内钢筋等。

（2）接地线：连接于电气设备接地部分与接地体间的金属导线称为接地线。

（3）接地装置相关规定：

成都防雷施工接地公司|防雷公司|避雷公司|防雷接地|防雷施工埋于土壤中的人工垂直接地体宜采用角钢、钢管或圆钢；埋于土壤中的人工水平接地体宜采用扁钢或圆钢。圆钢直径不应小于10mm；扁钢截面不应小于100 mm2，其厚度不应小于4mm；角钢厚度不应小于4mm；钢管壁厚不应小于3.5 mm。在腐蚀性较强的土壤中，应采取热镀锌等防腐措施或加大截面。接地线应与水平接地体的截面相同。

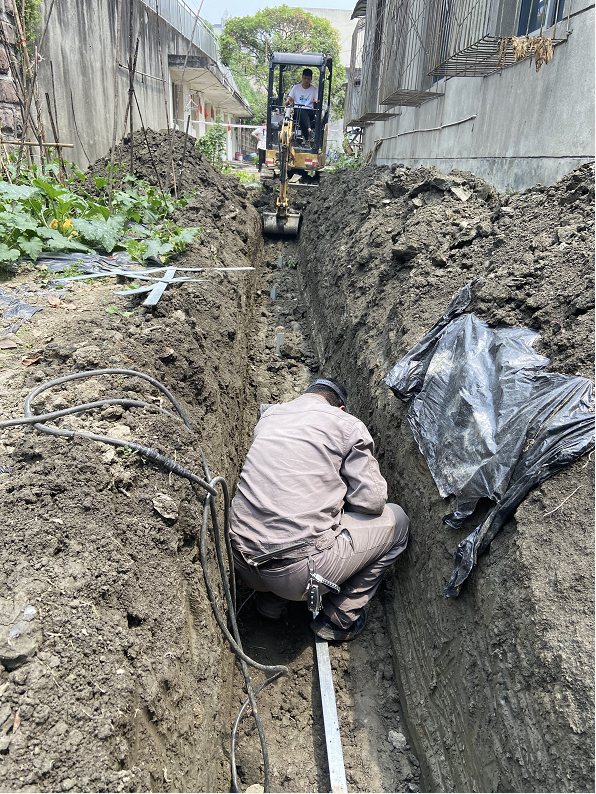

建筑物防雷接地施工现场3

人工垂直接地体的长度宜为2.5m。人工垂直接地体间的距离及人工水平接地体间的距离宜为5m，当受地方限制时可适当减小。

人工接地体在土壤中的埋设深度不应小于0.5m。接地体应远离由于砖窑、烟道等高温影响使土壤电阻率升高的地方。

防直击雷的人工接地体距建筑物出人口或人行道不应小于3m。当小于3m时应采取下列措施之一：

水平接地体局部深埋不应小于1m；

水平接地体局部应包绝缘物，可采用50～80mm厚的沥青层；

采用沥青碎石地面或在接地体上面敷设50～80mm厚的沥青层，其宽度应超过接地体2m。

埋在土壤中的接地装置，其连接应采用焊接，并在焊接处作防腐处理。
